TF25-200X Кабельная лестница для линии ming

Введение в продукт

TF25-200X кабельная лестница для линии m TF25-200X кабельная лестница для линии m имеет следующие функции: разматывание, выравнивание подачи, предварительная пробивка и резка, для m, последующая штамповка, резка и разгрузка. TПрофили могут быть изменены путем регулировки ширины подачи, замены штамповочных инструментов, регулировки разделительной втулки рулона и т. Д. Производственная линия The имеет характеристики разумной конструкции, простоты и удобства эксплуатации, безопасности и надежности, короткого производственного процесса и широкого использования продукции и т. Д. .

Tтребование качестваmент и подходящая средаmент производственной линии

Производственная линия The принимает новые компоненты com, каждый компонент com использует высококачественный материал m, различные машины m, гидравлическую системуm и систему электрического управленияm используют передовую и надежную марку.
Каждая единица производственной линии работает надежно, долго и удобно, и m может быть застраховано, требуется рабочая среда ment, как показано ниже:
Ambient tem температура: 2℃~45℃
Блок питания: 380V (±10%) ,50HZ, 3Ph
Сжатый воздух: 0.5~0.6MPa

tf25 200x cable ladder forming line5

РАСХОДОМЕР T

Un- Катушка → Сервопривод подачи и выравнивания → Предварительная штамповка → Рулон Forming → Вырубка и резка→ Выходной стол

tf25 200x cable ladder forming line4

ПРОКАТ MATЕРИАЛЫ И ПАРАМЕТРTERS

2.1 Feeding Width 280mm
2.2 Rolling Materials Q195Mpa,cold rolled coil
2.3 Rolling Thickness 1.2-2.5mm
2.4 Weight of Coil ≤3T
2.5 Inner Diameter of Coil Φ508mm
2.6 Outer Diameter of coil ≤Φ1500mm
2.7 Accuracy of Length ±2.0mm
2.8 Number of Rolling Steps About 12 steps, with some assistant rollers
2.9 Material of Rollers Cr12, quenching treatment, HRC58-62
2.10 Line speed 10 pieces//min(include punching speed)

ГЛАВНЫЙ PARTS

Name of Each Part Quantity Introduction
Hydraulic Decoiler 1 set 3T
Servo leveling and feeding 1 set
Pre-punchand cut device 1 set
Roll Forming M/C 1 set
Run out table
Hydraulic system
PLC Control System

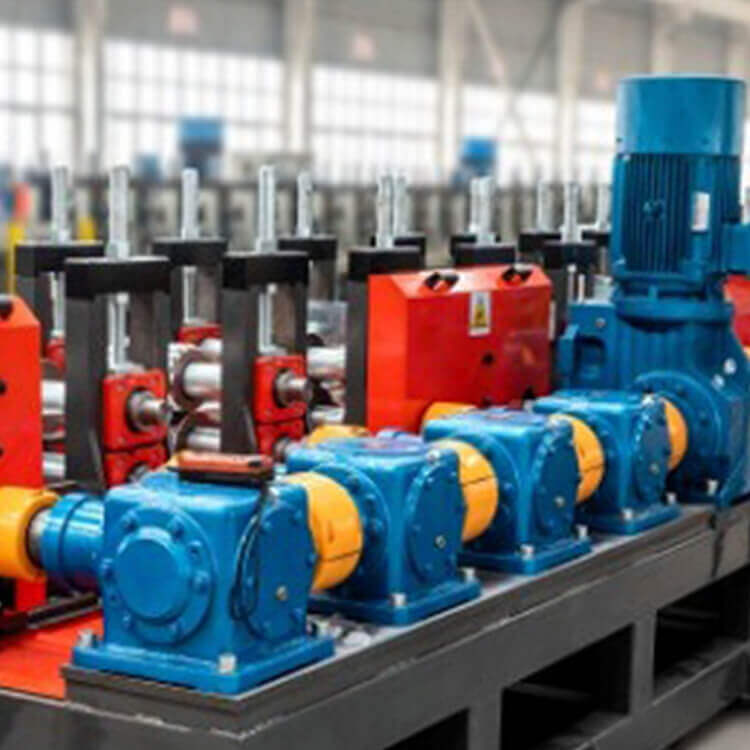

Рулон Forming M/C

Функция: Используется для накатывания наm коробки beam.
Структура: To использовать независимую структуру стойки (рафтовая конструкция) для высокоточного рулона для ming и стабильного рулона дляming. Он состоит из базы forming, Frame, роликов, transmission system и т. Д.
1. База Forming
The forming основание, сваренное сталью H-beam. После снятия напряжения, стол m Assemble, заполненный обрабатывающим центром m, он может обеспечить длительное использование time и без деформации dimension deform, регулировочный болт m установлен под основанием машины m.
2. Frame
Валы The принимают структуру ролика Assembly sets, высокую жесткость. TНа днеm вал расположен через неподвижные круглые отверстия, верхний вал – через паз скольжения TВал изготовлен из хорошо углеродистой стали и имеет процесс точной обработки m, обеспечивающий точность сборки m. Подшипники устанавливаются на торце валов, а он находился в подшипниковом узле. TВсе части фиксируются скольжением, расстояние между верхними роликами & доm регулируется с помощью винтовой тяги.
3. Ролики
Ролики принимают структуру combinatorial, разность скоростей и сопротивление крену дляming – small, может m убедиться в точности и стабильности. Каждый ролик с раздельными крышками имеет собственную специальную этикетку, чтобы легко регулировать, он принимает хорошо углеродистую сталь и процесс обработки и закалки tem для обеспечения точности профиля m. CNC обработка m убедитесь, что m точность обработки, поверхность отполирована, с chrome на поверхности.
4. Transmission System
Transmission mode: Main motor→gear редуктор motor→ transmission box → сцепление →bottom вал ролика.
Roll Forming крафт:

TРолик дляming craft разработан обученным и опытным профессиональным техником, с программным обеспечением Germany import COPRA для проектирования, проверки и анализа FEA, обработки с ЧПУ make sure m точности обработки, поверхность отполирована.

Parameter
Line Speed 0-15m/min
Number of steps 12 steps, with some assistant rollers
Material of rollers Cr12, quenching treatment, HRC58-62
Material of Shafts 45#
